1.破碎压力对排矿粒度的形响。
说明破碎压力对自循环超细粉碎机的排矿粒度的影响。
。
特大型大坝使工程项目对砂、骨料要求极其严格，产品质量要求较高。
如：砂的含水率<6%，不允许有泥块，细度模数https://www.flowerba.com/，石粉含量较高，骨料的含泥量<1%或更低，超逊径指标苛刻，砂石料系统作为项目的主要组成部分，越来越受到重视，特别是砂石料的质量直接影响 到工程质量，使得砂石料生产和管理渐渐成为一项较为专业的项目工程。

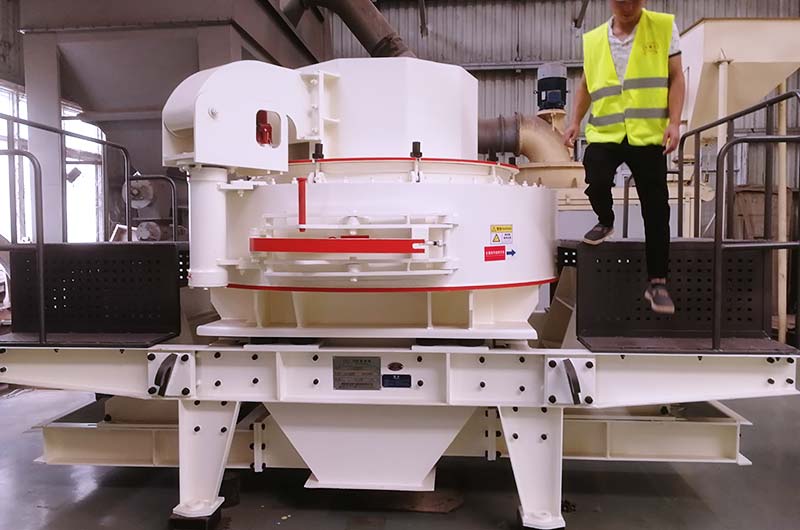

立式冲击制砂机是国内外制砂设备商争夺市场的焦点，以较早的国外Svedala生产的B系列“石打石”立式冲击制砂机和近期生产的VI系列“石打铁”立式冲击制砂机为主导，国内也有这两种类型的立式冲击制砂机。
这些年有用立式冲击制砂机替代棒磨机制砂的趋势。
1.“石打石”原理。
物料由进料斗进入制砂机，经分料器将物料分成两部分：一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数倍重力加速度，然后以60~64m/s的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自由落体的一部分物料冲击破碎，然后一起冲击到涡动腔物料衬板上，被物料衬垫反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏离向下运动，从叶轮道发射出来的 物料形成连续的物料幕。
这样，一块物料在涡动破碎腔内受到两次以至多次几率撞击、摩擦和研磨破碎，形成相对稳定的云状悬浮颗粒，在 破碎腔内作环绕冲击等多种运动形式。
旋转颗粒持续这种状态5~20s后，在重力作用下，离开破碎腔，进入下道工序。
其特征是物料在加速时 靠心脏部件叶轮加速，大多数颗粒直接与叶轮耐磨件接触获得能量，一旦射出叶轮，所有破碎过程中的物料均不再与设备金属元件直接接触 ，而是与物料衬层发生冲击、摩擦或者物料与物料作高速撞击而破碎，即“石打石”。
https://www.flowerba.com/“石打铁”工作原理。
物料由进料斗进入制砂机内，经进料槽进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以 56~66m/s的速度从叶轮三个均布的流道内抛射出去，具有较大动能的物料与破碎腔内周边铁砧相碰撞，大部分物料将动能瞬间转化，产生撞 击力和摩擦力，物料在撞击力作用下，沿物料薄弱断面如矿物的分界线、接合部位和微小裂隙处断裂，变成细小颗粒，在重力作用下落入下 部卸料斗；部分还具有动能的物料，经铁砧撞击后反弹，与叶轮流道口发射出来的物料碰撞，再次与铁砧撞击。
这样，一块物料在破碎腔内 两次或多次撞击铁砧，通过撞击、摩擦和研磨破碎，形成流体状物料混合物，从卸料斗内排出。
与VI400产砂率因素探讨。
(1)Barmac9000与VI400平均进料量均可达350t/h，产砂率为30%~35%。
两种设备转子的线速度均在66m/s以下，根据国内有关生产厂家对 制砂机的研究，当转子的线速度大于71m/s时，按“石打铁”原理可以突破50%的产砂率，甚至接近65%的产砂率，所以提高转子速度是提高产砂率的关键。
三峡下岸溪因配置5台Barmac9000，没有就大幅度提高产砂率作深入研究，仅仅围绕进料级配、进料量如何影响产砂率作多次试验，但产砂率最好时只能达到33%~35%。
在彭水工地，由供货厂商提供资料表明：VI400产砂率可以达到56%(指中软的石灰岩)，但实际产砂率在30%左右徘徊。
我们为了寻求提高产砂率的途径作了5次试验，在设备转子的线速度在59m/s、62m/s、66m/s三种条件下试验，产砂率并没 有明显变化。
(2)进料级配对产砂率有一定影响，立式制砂机制砂原料主要是中石和小石的混合料，中石比例偏多，中石被加速后携带的能量就多，冲击和碰撞时能量转化也多，物料破碎的几率更大，使粗颗粒变成细颗粒的比例增大，所以产砂率较高。
彭水砂石系统由于生产工艺的限制，不可能实现中石多于小石的进料状况，调整进料级配在彭水砂石系统没有多大研究价值，这就要求必须提高转子速度获得较高的产砂率。
(3)当VI400制砂机的转子速度提高到65m/s时，设备振动显著加大，设备不能正常运行。
正在彭水使用的3台VI400制砂机已不能突破65m/s的转子速度，这与该设备的主轴结构和轴承配置存在必然联系。
.jpg)
主轴部结构设计和轴承等级选用是制约转子线速度提高的主要原因。
.jpg)
3.结论。
(1)“石打石”立式冲击制砂机适用于中硬以上磨蚀性大的物料破碎，如花岗岩等；“石打铁”立式冲击制砂机适用于中硬以下磨蚀性小的物料破碎，如石灰石等。
(2)只有将立式制砂机的转子速度突破临界转速，才能明显提高产砂率。
处理能力在不超过设备最大能力的范围内，随着进料量的增加，绝对产砂量相应增加，但产砂率没有明显变化。
进料级配也对产砂率有一定影响，但影响较小。
。
1小辐筒转谊对排矿粒度的形响图。
4-3是不同破碎压力下，破碎间隙相同时，小辊筒转速与排矿粒度的关系。
。
